專業生產液壓氣動,液壓氣缸

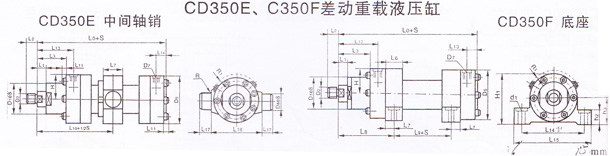

CD/CG250、350系列重載液壓缸

缸徑D			40	50	63	80	100	125	140	160	180	200	220	250	280	320
桿徑d			28	35	45	55	70	90	100	110	125	140	160	180	200	220
CD350E·F	D1		58	70	88	100	120	150	170	190	220	230	260	290	330	340
	D2	A	M24 ×2	M30 ×2	M39 ×3	M50 ×3	M64 ×3	M80 ×3	M90 ×3	M100 ×3	M110 ×4	M120 ×4	M120 ×4	M150 ×4	M160 ×4	M180 ×4
	D2	G	M22 ×1.5	M28 ×1.5	M35 ×1.5	M45 ×1.5	M58 ×1.5	M65 ×1.5	M80 ×2	M100 ×2	M110 ×2	M120 ×3	M120 ×3	M130 ×3	-	-
	D5		90	110	145	156	190	235	270	290	325	350	390	440	460	490
	D7	01	1/2”BSP		3/4”BSP		1”BSP	11/4”BSP		11/2”BSP
	D7	02	M22×1.5		M27×2		M33×2	M42×2		M48×2
	L0		238	237	285	305	330	425	457	515	565	600	655	695	735	775
	L1		18	18	18	18	18	20	20	30	30	26	18	16	30	45
	L2	A	35	45	55	75	95	110	120	140	150	160	160	190	200	220
	L2	G	22	28	35	45	58	65	80	100	110	120	120	130	-	-
	L3		63	65	65	75	80	100	110	130	145	155	165	175	190	205
CD350E	L12		88	90	100	111	112.5	145	160	187.5	205	215	225	245	265	275
	L13		25	25	32.5	35	37.5	50	57	62.5	65	60	65	70	85	80
	D8		40	40	45	55	60	75	85	95	110	120	130	140	170	200
	L7		50	50	50	60	65	80	90	100	115	125	135	145	180	210
	按用戶要求定
	L11		8	10	12	16	20	-	-	-	-	-	-	-	-	-
	L16		92 -0.2	120 -0.2	150 -0.2	160 -0.2	200 -0.2	245 -0.5	280-0.5	300-0.5	335-0.5	360-0.5	400-0.5	450-0.5	480-0.5	500 -0.5
	L17		30	30	35	50	55	60	70	80	90	100	100	100	125	150
	H		45	55	74	78	97.5	118	137.5	147.5	163	177.5	197.5	222.5	232	250
	R1		5/6	-/4	-/12.5	-/7	-/10	-	-	15/-	10/-	2/-	-	-	-	-
	系數X		11	16	34	43	67	133	213	278	312	468	598	775	1015	1362
CD350F	L6		30	40	50	60	65	80	90	95	115	125	135	145	160	170
	L7		15	20	25	30	32.5	40	45	47.5	57.5	62.5	67.5	72.5	80	85
	L8		123	130	147.5	162.5	172.5	220	235	270	297.5	312.5	337.5	362.5	385	410
	L14±0.2		120	150	185	210	250	310	340	370	415	460	500	550	600	650
	L15		145	185	235	270	320	390	420	450	515	570	610	660	720	780
	d1		17	21	24	26	33	39	39	42	45	48	48	52	62	74
	h2		30	35	45	50	60	70	75	87	95	110	110	120	140	160
	h3		50	65	75	80	100	120	140	150	165	180	200	225	235	255
	h4		-	-	149	158	197.5	238	227.5	297.5	327.5	357.5	397.5	447.5	467	505
	系數x		11	17	37	47	73	132	208	307	357	499	665	814	1069	1304
CD350EF		系數Y	0.010	0.016	0.029	0.051	0.076	0.116	0.163	0.213	0.264	0.317	0.418	0.541	0.584	0.685
CD350EF		重量Kg	M=X+Y+S
